食品藥品穩定性恒溫恒濕培養室工藝要求

(1) 要求風道循環設計送風均勻，保證培養室內溫濕度的均一性。同時應該調控好培養室內應該有足夠數量的傳感器，以便能夠更好的測量每個地方的溫濕度變化情況，及時的進行調整；

(2) 要求系統設置三級授權管理，分為操作員級，工藝員級、工程師級，可以通過不同的授權進行不同等級的操作。進入用戶管理界面，可進行添加或刪除用戶。修改密碼等操作：

(3) 要求顯示界面可以顯示工藝步驟所需要的參數、集中顯示各個工藝部分的進程、參數的變化；

(4) 要求系統操作簡單，方便不熟悉設備的人員進行操作，具備歷史數據的存貯功能，所存貯的數據可以通過歷史趨勢曲線來顯示。也可以通過報表來顯示和查詢，歷史數據可以存貯12個月；

(5) 培養室內溫濕度的波動范圍：溫度波動范圍為±1℃、濕度波動范圍為±5％RH，不可過高或過低。

監控系統硬件設計

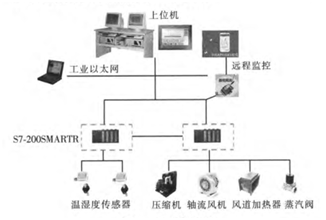

系統主要由制冷降溫系統、送風循環系統、加熱系統、控制采集系統、監控記錄系統和遠程手機APP系統組成，系統結構如圖l所示。

圖1系統結構圖

（一） 數據采集及控制系統

系統要求控制溫濕度全程自動化，除有特殊要求外，不加人工干預。系統選用西門子Smart系列PLC作為CPU，EMAE08、EMAQ04作為擴展模塊，選用西門子PTl00溫濕度傳感器(帶變送器)采集室內溫濕度?；诒敬闻囵B(yǎng)室室內尺寸2000mm*2200mm*2000mm，每個培養室選用6個溫濕度傳感器測量室內溫濕度，并將6個傳感器采集到的數據平均值作為室內溫濕度值與系統設置上下限比較。

（二） 風道循環系統

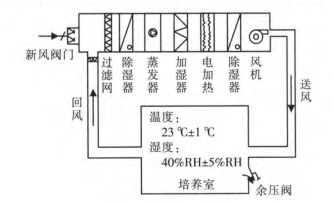

培養室風道循環系統選用1臺加濕機、2臺除濕機，1組電加熱器，1臺軸流風機，空調機組，升溫、降溫系統完全獨立，風道循環結構如圖2所示，其空氣處理功能為過濾段+除濕段+表冷段+加濕段+表熱段+風機段。室內風路循環采用頂部出風低側下部回風原理，使室內溫度分布均勻，更靜音，更好的保證良好的辦公環境及操作人員的工作環境。

圖2風道循環系統

（三） 觸摸屏設計和遠程控制

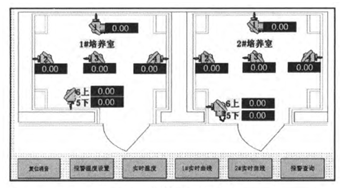

觸摸屏是基于WinCC開發了整個監控畫面，主畫面如圖3所示，該系統包括溫度設定窗口、設置報警溫度；當?shù)陀谙孪藁蚋哂谏舷迺r，主界面報警燈報警，可在報警界面查看報警，主界面報警復位，可消除聲音。自動程序界面可以顯示工藝步驟所需要的參數。可以集中顯示培養室內各個工藝部分的進程及參數的變化。觸摸屏具有歷史數據的存貯功能。所存貯的數據可以通過歷史趨勢曲線來顯示或通過報表來顯示和查詢。系統選用GTU數據傳送模塊進行數據傳輸，該模塊可通過網絡(網頁版)遠程監控，同時可在手機上(APP)查看現場實時數據及下載歷史存儲數據，也可遠程接收報警短信。并及時停止系統的運行等。實時溫度顯示界面如圖4所示。

圖3觸摸屏主界面

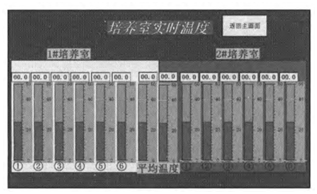

圖4 培養室實時溫度.

軟件設計
（一）主程序設計

系統主程序如圖5所示，電源接通后，按下啟動按鈕后，PLC進行掃描檢查系統故障：觸摸屏設置手動和自動2種控制方式。手動時，由觸摸屏手動實現各個環節的啟停，該方式主要用于該系統的安裝調試以及之后的設備檢修；自動時，系統自動運行，將溫濕度傳感器采集的數值與設定上下限值進行比較，PLC通過比較的結果進行判斷并執行。

圖5 主程序流程

（二）溫濕度程序設計

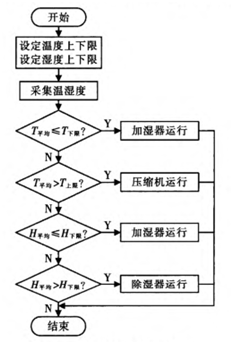

當系統自動運行時，PLC將培養室6個采集點的平均值與設定值進行比較，如果 T_平均≤T_下限，則壓縮機停止運行，電加熱運行；若 T_平均>T_下限，則電加熱運行，壓縮機停止運行；若 H_平均≤H_下限，則加濕器運行，除濕器停止運行；若 T_平均>T_下限，則除濕器運行，加濕器停止運行。溫濕度子程序如圖6所示。

圖6溫濕度控制子程序
